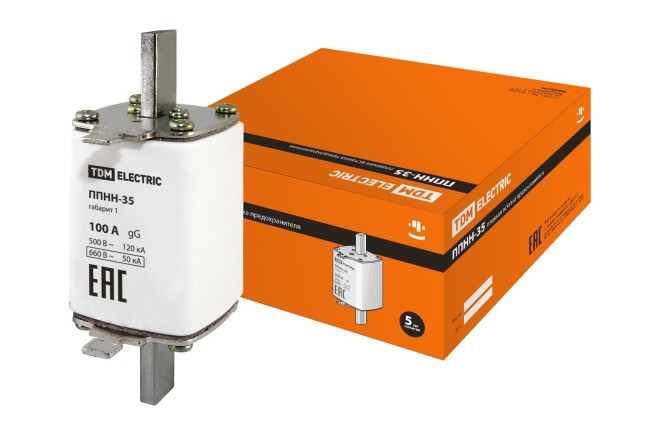

ППНН-35 габ.1, 100А TDM

Назначение:

Защита промышленного оборудования и кабельных линий от перегрузки и короткого замыкания.

Применение:

Шкафы и ящики управления. Оборудование трансформаторных подстанций (КСО, ЩО). Шкафы и пункты распределительные (ШРС, ШР, ПР). Вводно-распределительные устройства (ВРУ).

Преимущества:

Снижение тепловых потерь по сравнению с предохранителями ПН2 более чем на 30%. Габаритные размеры предохранителей ППНН на 10-20% меньше предохранителей ПН-2. Широкий диапазон рабочих температур: от-45 С до +60 С.

Конструкция:

В конструкции плавкой вставки есть специальный индикатор, который позволяет визуально определять сработавшие предохранители. Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНН соответствуют современным стандартам МЭК. Контакты предохранителя выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями. Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.

Материалы:

Контакты плавкой вставки и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут. Плавкий элемент выполнен из фосфористой бронзы и надежно соединен точечной сваркой с выводами предохранителя.
