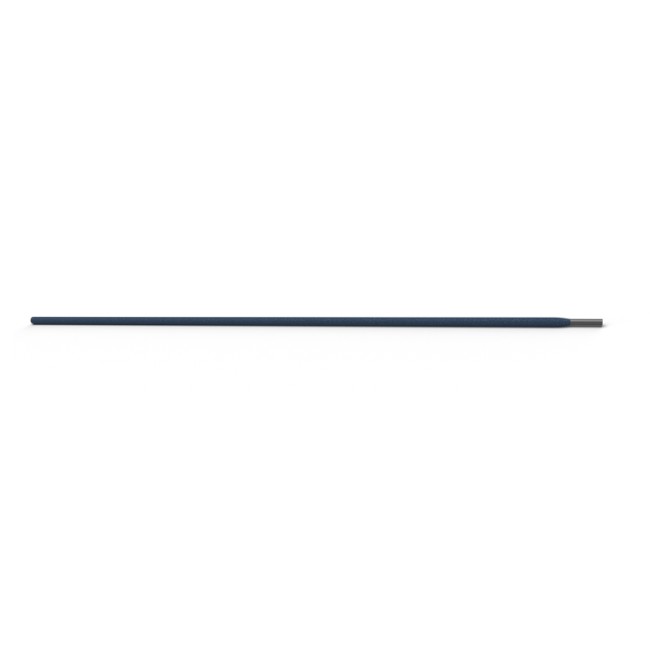

Электрод 450 мм MP-3C 4 мм пачка 3 кг

МР-3С Рутил-целлюлозные электроды ∅ 4 мм для сварки углеродистых и низкоуглеродистых сталей с временным сопротивлением 480 Мпа во всех пространственных положениях переменным и постоянным током любой полярности. Покрытие: рутиловое целлюлозное, коэффициент наплавки 8,5г/А.ч Расход электродов на 1 кг наплавленного металла: 1,7 кг Типичный химический состав наплавленного металла: С - 0,08 %; Mn - 0,5 %; Si - 0,11 %; S - 0,025 %; P - 0,035 % Типичные механические свойства металла шва: Временное сопротивление: 480 МПа Предел текучести: 370 МПА Относительное удлинение: 22 % Ударная вязкость: 130 Дж/см Швы Вертикальные Нижние Потолочные Режим тока: 140-180А 160-220А 140-180А Особые свойства: Обеспечивают отличное качество сварных соединений в монтажных условиях, при сварке неповоротных стыков трубопроводов, а также при постановке прихваток. Допускают сварку влажного, ржавого и плохо очищенного от окислов и других загрезнений металла. Преимущества электродов Обеспечивают отличное качество сварных соединений в монтажных условиях, при сварке неповоротных стыков трубопроводов, а также при постановке прихваток; Легкое воспламенение дуги; шов получается ровный, без стыков; Нет ярко выраженных переходных зон между металлом детали и шва; Разбрызгивание металла минимальное; Шлаковая корка хорошо отделяется от шва; Отличное повторное зажигание; Высокая производительность проводимых работ; Обмазка не сыпется при сгибании электродов дугой; Допускают сварку влажного, ржавого и плохо очищенного от окислов и других загрязнений металла; Допускается сварка удлиненной дугой; Работа с плохо очищенными от загрязнений и окислов поверхностями; Работа с ржавыми поверхностями. Преимущества в режиме сварки: При работе в режиме сварки переменным током - дуга стабильна, как при постоянном токе; Самый низкий процент разбрызгивания при сварке. По этому показателю электроды с рутилом приближаются к сварке в среде инертных газов; Электродами легко варить без специального образования, имея только навыки работы с электродами; Соединение прочное, с высокими техническими характеристиками; Прокалка перед сваркой: 140 °С в течение 1 часа; Можно производить сварочные работы на мокрой поверхности, практически без потери свойства шва; Возможна сварка металлов, покрытых грунтовкой малой толщины; Повышение щелочности шлака, что способствует улучшению ударной вязкости шва; Практически отсутствуют так называемые горячие трещины; Швы, сваренные рутилом — обладают высоким усталостной прочностью; При кратковременном увеличении длины дуги, качество шва не меняется; Рутиловое покрытие надежно защищает шов от окисления и попадания в него шлака.
