Кабель КВВГэ: расшифровка, применение, аналоги, ГОСТ

Кабель КВВГэ — классический и востребованный продукт в промышленной сфере. Разберем его по порядку.

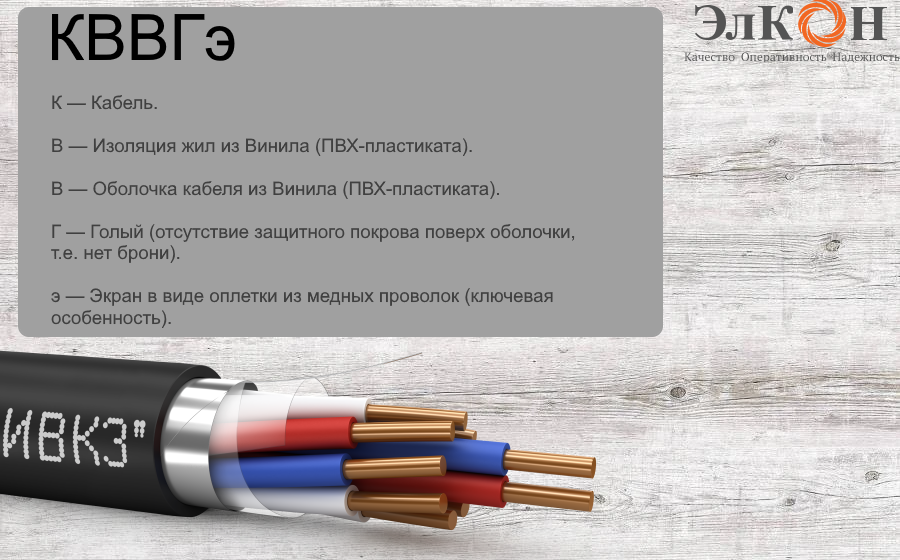

Кабель КВВГэ: Расшифровка маркировки

Маркировка кабеля в российской традиции рассказывает о его конструкции. Разберем по буквам:

• К — Кабель.
• В — Изоляция жил из Винила (ПВХ-пластиката).
• В — Оболочка кабеля из Винила (ПВХ-пластиката).
• Г — Голый (отсутствие защитного покрова поверх оболочки, т.е. нет брони).
• э — Экран в виде оплетки из медных проволок (ключевая особенность).

Что означает «э» (экранированный)?
Экран служит для защиты передаваемого сигнала от внешних электромагнитных помех и для предотвращения излучения собственных помех во внешнюю среду. Это критически важно для цепей, где важна стабильность и точность сигнала.

Дополнительные обозначения в маркировке:

• КВВГэ-ХЛ — Исполнение для холодного лимата (до -60°С).
• КВВГэ-У — Исполнение для умеренного климата.
• КВВГэ-Т — Исполнение для тропического климата (устойчив к плесени).
• Цифры, например, КВВГэ 14х1.5 — 14 жил сечением 1.5 мм² каждая.
• НГ — Негорючий (огнестойкий) ПВХ-пластикат. Часто встречается как КВВГэ-НГ.

Итог расшифровки: Кабель с медными жилами в ПВХ-изоляции, в ПВХ-оболочке, без защитного покрова (небронированный), экранированный.

Применение кабеля КВВГэ

Благодаря экрану основной сферой применения являются цепи с высокими требованиями к помехозащищенности:

1. Системы автоматизации и АСУ ТП: Соединение датчиков, исполнительных механизмов (задвижек, клапанов), контроллеров в промышленных цехах.
2. Средства связи и сигнализации: Прокладка цепей низкочастотной сигнализации и связи.
3. Контрольно-измерительные системы: Передача аналоговых сигналов от измерительных приборов (температуры, давления, расхода) к системам регистрации и управления.
4. Электропитание устройств автоматики: Подача питания на чувствительное электронное оборудование, где важна стабильность напряжения.
5. Стационарная прокладка внутри зданий, в кабельных каналах, лотках, коробах, по стенам. Важно: Для открытой прокладки по улице или в земле он не предназначен, так как не имеет защиты от солнечного излучения и механических повреждений (брони).

Преимущества:

• Помехозащищенность (благодаря экрану).
• Гибкость (особенно многожильные исполнения).
• Устойчивость к растяжению и вибрации.
• Невысокая стоимость по сравнению с некоторыми аналогами.

Аналоги и похожие кабели

Аналоги выбираются в зависимости от конкретных требований: нужен ли экран, броня, устойчивость к внешним воздействиям.

Марка кабеля	Ключевые отличия от КВВГэ	Основная сфера применения
КВВГ	Не имеет экрана.	Прокладка цепей управления, сигнализации и питания в условиях отсутствия сильных электромагнитных помех.
КВВГнг(А)-LS	Не имеет экрана, но обладает пониженной пожароопасностью (не распространяет горение, низкое дымовыделение).	Прокладка в местах с массовым скоплением людей, на объектах транспортной инфраструктуры, в зданиях, где предъявляются повышенные требования к пожарной безопасности.
АКВВГэ	Вместо медных жил используется алюминий. Дешевле, но менее гибкий и с худшей электропроводностью.	Для стационарной прокладки в условиях жесткой экономии, где не требуется гибкость.
КВВБбГ	Бронированный кабель (с защитой от механических повреждений). Имеет экран, но поверх него — стальную ленточную броню.	Для прокладки в земле (траншеях), в местах, где возможны механические воздействия.
ПВВГэ / ПВВГ	Провод (обычно меньшая гибкость, может быть другой класс жилы). Не является полноценным аналогом, но иногда используется в похожих целях для внутреннего монтажа.	Внутренний монтаж шкафов управления, соединения внутри оборудования.
RS-485 / Profibus кабели	Специализированные кабели для промышленных сетей передачи данных. Имеют точные волновые сопротивления, витые пары, двойной экран (фольга+оплетка).	Строительство цифровых промышленных сетей (Fieldbus, Profibus, Modbus и т.д.).

ГОСТ и технические условия

Кабель КВВГэ изготавливается в соответствии со стандартом ГОСТ 1508-78.
Полное название стандарта: «Кабели, провода и шнуры. Правила приемки, методы испытания, маркировка, упаковка, транспортирование и хранение».

Однако основные технические параметры (конструкция, материалы, электрические характеристики) регламентируются Техническими Условиями (ТУ) завода-изготовителя. Эти ТУ разрабатываются на основе более фундаментальных стандартов, таких как:

• ГОСТ 22483-2012 — на токопроводящие жилы (классы гибкости).
• ГОСТ 23286-78 — на изоляцию и оболочку из ПВХ.
• ГОСТ 7006-72 — на методы испытания экрана.

На что обратить внимание при выборе:

1. Наличие сертификата соответствия ГОСТ/ТУ.
2. Температурный диапазон эксплуатации: обычно от -50°С до +70°С (для исполнения ХЛ — до -60°С).
3. Минимальный радиус изгиба: как правило, не менее 5-10 наружных диаметров кабеля.
4. Сопротивление экрана: важный параметр, указываемый в ТУ.

Вывод

Кабель КВВГэ — это надежное и проверенное решение для стационарного монтажа слаботочных и силовых цепей управления, сигнализации и питания в условиях промышленных электромагнитных помех. Его выбор обоснован, когда нужна защита сигнала, но нет необходимости в броне или специальной наружной оболочке. При покупке важно проверять техническую документацию и выбирать продукцию проверенных производителей, соблюдающих требования ГОСТ и ТУ.
